Люк-лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

Цена от 18 906 руб.

Каталог для скачивания .pdf

ll.pdf (389,08 КБ)

Назначение

Люк-лаз предназначен для внутреннего осмотра, ремонта или зачистки вертикального стального резервуара.

Люк-лаз изготавливается в 2-х исполнениях: круглый и овальный. Люк-лаз устанавливается на вертикальной стенке стального резервуара и приваривается к корпусу через усиливающую накладку. По требованию заказчика люк-лаз может комплектоваться поворотным устройством.

По устойчивости к воздействию климатических факторов внешней среды люки-лазы изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Технические условия Люк-лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

ТУ 3689-058-10524112-2006 соответствует:

АОМЗ ТУ 3689-019-034-67856-2001.

Устройство и принцип работы Люк лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

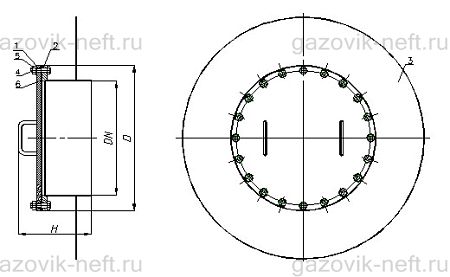

Общий вид люка-лаза ЛЛ-600:
1 — фланец; 2 — корпус; 3 — усиливающая накладка; 4 — болт; 5 — гайка; 6 — прокладка.

Общий вид люка-лаза ЛЛ–600/900:
1 — фланец; 2 — корпус; 3 — усиливающая накладка; 4 — болт; 5 — гайка; 6 — прокладка.

Технические характеристики Люк лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

Наименование параметров	ЛЛ-500	ЛЛ-600	ЛЛ-800	ЛЛ-600/900
Размеры лаза, мм	500	600	800	600/900
Габаритные размеры, мм не более
диаметр наружный, D	640	755	975	–
длина L	–	–	–	1058
ширина B	–	–	–	758
высота Н	440	440	440	440
Размеры усиливающей накладки, мм, не более	1260	1260	1640	1800×1260
Масса, кг, не более	165	157	424	290
